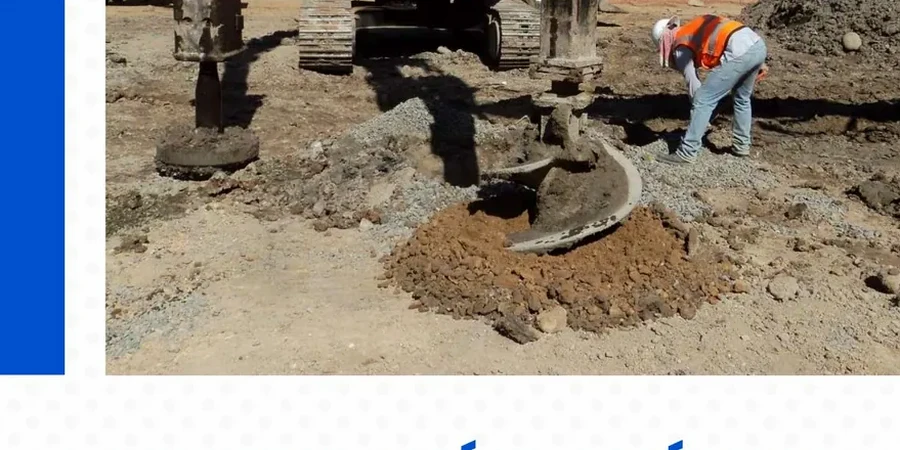

En Valparaíso nos encontramos con un patrón repetido: perfil de suelo granular suelto sobre roca meteorizada, intercalado con rellenos antrópicos en las zonas de expansión del plan y los cerros. Trabajar con cimentaciones superficiales ahí es un riesgo técnico innecesario. Las columnas de grava vibrosustituidas ofrecen una solución de mejoramiento masivo que densifica el terreno y drena el exceso de presión de poros, algo que en la humedad costera de Valparaíso marca la diferencia. Ejecutamos el diseño tras correlacionar ensayos SPT pre y post tratamiento, verificando que la resistencia a la penetración supere los 15-20 golpes en los primeros metros. El control granulométrico del material de aporte es igual de riguroso: usamos gravas limpias con un análisis granulométrico que asegure un D50 superior a 25 mm y finos bajo el 5%, siguiendo la práctica recomendada por FHWA para esta técnica.
En Valparaíso combinamos vibrosustitución húmeda con control CPT para alcanzar densidades relativas superiores al 70% bajo nivel freático alto.
Procedimiento y alcance
Particularidades de la zona
El desarrollo urbano de Valparaíso, apretado entre el mar y la cordillera de la Costa, ha rellenado quebradas durante más de un siglo para ganar terreno edificable. Esos rellenos no controlados, mezclados con escombros y suelos orgánicos, son el peor escenario para una cimentación directa. Un diseño de columnas de grava sin un estudio geotécnico detallado que delimite esos bolsones es un riesgo de asentamiento diferencial severo. Hemos visto casos en el sector de Playa Ancha donde el rechazo de la lanza ocurre antes de lo previsto por bloques erráticos; ahí se ajusta la malla en obra sin perder la cobertura del mejoramiento. La sismicidad local, con aceleraciones efectivas de 0.30g según NCh433, exige además verificar el potencial de licuefacción en las arenas finas de playa y diseñar el drenaje radial de las columnas para que actúen como disipadores de presión de poros durante un evento sísmico. No se puede omitir esta verificación: un suelo densificado pero sin drenaje puede fallar igual por exceso de presión intersticial cíclica.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La solución técnica más eficiente para suelos complejos.
Email: contacto@mecanicadesuelos.co
Normativa aplicable
Se consideran las siguientes normativas y métodos de referencia: NCh433.Of1996 Mod.2012 para diseño sísmico de edificios, NCh3171 sobre disposiciones generales de diseño estructural, NCh1488 correspondiente al método de ensayo normalizado para SPT, NCh 3402 para el método de ensayo normalizado de CPT, y FHWA-NHI-16-072 referente a métodos de mejoramiento de suelos, específicamente columnas de grava.
Servicios técnicos vinculados
Investigación geotécnica previa
Sondeos con SPT cada metro, ensayos CPT sísmicos para determinar Vs y clasificación de suelo según NEHRP, y calicatas con muestreo inalterado en los primeros 4 metros para caracterizar el perfil estratigráfico completo sobre el cual se diseñará la malla de columnas.
Ensayos de control y recepción
Ejecutamos penetraciones dinámicas post-tratamiento, ensayos de placa de carga estática sobre columna individual y sobre grupo, y medición de asentamientos con celdas hidráulicas durante 90 días para validar el módulo de deformación equivalente del suelo mejorado.
Análisis de interacción suelo-estructura
Modelación numérica en elementos finitos (FEM) del comportamiento del conjunto losa de fundación-columna de grava-suelo natural, considerando la variabilidad espacial de los parámetros geotécnicos en los cerros de Valparaíso y la demanda sísmica específica del sitio según NCh433.
Parámetros típicos
Consultas frecuentes
¿Cuánto cuesta el diseño de columnas de grava para un proyecto en Valparaíso?
El costo varía según la superficie a mejorar y la profundidad del estrato compresible. 188.000 por el diseño geotécnico completo, incluyendo la campaña de ensayos de verificación post-ejecución y la memoria de cálculo.
¿Qué diferencia hay entre vibrosustitución por vía seca y vía húmeda?
La vía seca usa aire comprimido y es eficaz sobre el nivel freático. En Valparaíso, con el nivel freático muy superficial a menos de 2 metros en gran parte del plan, la vía húmeda con jet de agua en la punta de la lanza vibratoria es la técnica dominante: estabiliza las paredes de la perforación y permite un aporte de grava continuo y compacto en toda la longitud de la columna.
¿Hasta qué profundidad se puede mejorar con columnas de grava en Valparaíso?
Con equipos de grúa de orugas y lanza vibratoria de alta frecuencia, alcanzamos profundidades de mejoramiento de hasta 18 metros en los sectores bajos de la ciudad. La limitación suele ser el rechazo temprano sobre el batolito costero sano; ahí se ajusta la longitud de columna sin comprometer la densidad relativa objetivo del 70% en el tramo útil.
¿Qué normativa rige el diseño sísmico del suelo mejorado con columnas de grava?
El diseño sísmico se rige por la NCh433 en cuanto a la demanda espectral. Para el análisis de licuefacción y el rol drenante de las columnas, seguimos los lineamientos de FHWA-NHI-16-072 y las correlaciones de Seed & Idriss, verificando el factor de seguridad contra licuefacción post-mejoramiento mediante ensayos CPT que miden directamente la resistencia de punta y la presión de poros.
