Un edificio de departamentos en el Cerro Alegre nos dejó una lección que repetimos a cada nuevo cliente en Valparaíso: la granulometría del suelo cambia en menos de cincuenta metros. En esa obra encontramos tres perfiles distintos en un mismo predio —limo arenoso en la ladera, arena limosa en el talud y arcilla de baja plasticidad junto a la quebrada— y la clasificación visual no alcanzaba para definir el diseño de la cimentación. Por eso cuando un proyecto arranca en cualquiera de los 42 cerros de la ciudad, la primera recomendación técnica es siempre la misma: un análisis granulométrico completo por tamizado más hidrómetro, porque la distribución de finos define si el suelo va a drenar o si va a retener agua y generar presiones que una zapata convencional no tolera. Muchos constructores locales complementan este ensayo con un ensayo CPT en la terraza costera, donde los estratos de arena suelta requieren verificación continua de resistencia, o con un estudio de límites de Atterberg cuando la fracción fina supera el 35 por ciento y hay que determinar plasticidad para el cálculo de asentamientos. En Valparaíso, con su geología caótica de roca intrusiva meteorizada y rellenos antrópicos de más de un siglo, la granulometría es el punto de partida no negociable para cualquier memoria de cálculo geotécnico.
La granulometría define si el suelo drena o acumula presión de poros: en Valparaíso, donde cada cerro tiene su propia geología, clasificar sin hidrómetro es diseñar a ciegas.
Procedimiento y alcance
Particularidades de la zona
Valparaíso registró aceleraciones de hasta 0.35g en el terremoto de 2010, según estaciones locales, y la demanda sísmica sobre estructuras se amplifica en los depósitos de suelo que no están bien caracterizados. El riesgo de saltarse un análisis granulométrico en esta ciudad es concreto: un suelo mal clasificado como arena limpia cuando en realidad contiene un 18 por ciento de finos plásticos puede perder resistencia cíclica durante un sismo, desarrollar exceso de presión de poros y colapsar por licuefacción en la zona del Almendral o en los rellenos del borde costero. La NCh433.Of2012 modificada en 2009 exige conocer el tipo de suelo según clasificación sísmica A a F, y sin la curva granulométrica completa no es posible determinar el potencial de licuefacción ni el factor de amplificación sísmica del terreno. En los cerros, el peligro es distinto pero igual de severo: los suelos finos mal drenados, cuando no se identifican a tiempo, generan deslizamientos rotacionales lentos después de lluvias intensas, y hemos visto cortes de talud que fallan a los tres años de construidos porque el estudio original omitió el hidrómetro y asumió erróneamente un comportamiento drenado. La granulometría no es un trámite de laboratorio: es la primera línea de defensa contra modos de falla que en Valparaíso se activan con cada invierno lluvioso y cada sismo importante.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
El método más ágil para solicitar el análisis granulométrico.
Correo electrónico: contacto@mecanicadesuelos.co
Normativa aplicable
NCh1508:2014 - Geotecnia - Análisis granulométrico de suelos por tamizado e hidrómetro, NCh 1517(2007) - Standard Test Method for Particle-Size Analysis of Soils, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios (clasificación de suelos A-F), NCh 165 - Standard Specification for Woven Wire Test Sieve Cloth
Servicios técnicos vinculados

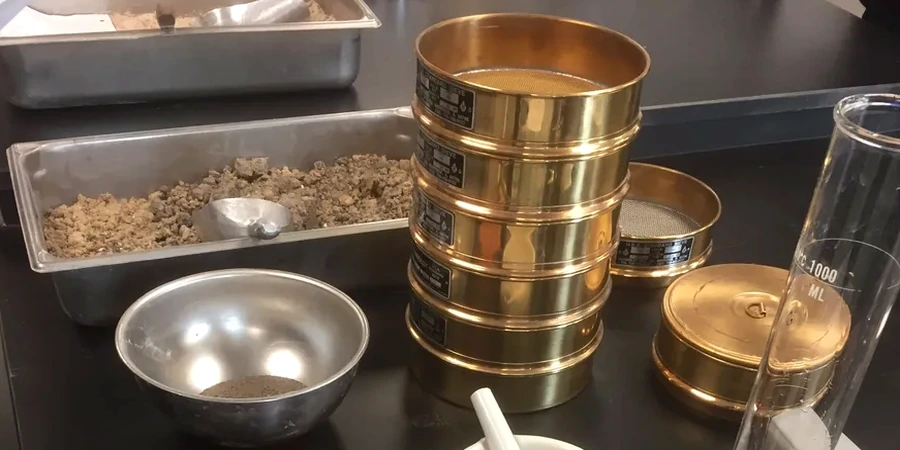

Granulometría por tamizado (fracción gruesa)
Lavado sobre tamiz N°200, secado en horno a 110°C y vibrotamizado mecánico con mallas la normativa técnica aplicable desde 3" hasta N°200. Aplicable a suelos granulares de los depósitos fluviales del estero Marga Marga y arenas de playas.
Análisis hidrométrico (fracción fina)
Sedimentación con hidrómetro 152H en probeta de 1000 mL con dispersante químico. Lecturas cronometradas según NCh 1517 para determinar porcentaje de limos y arcillas en suelos de los cerros de Valparaíso.
Clasificación USCS completa con memoria geotécnica
Integración de ambas curvas granulométricas para generar la clasificación unificada del suelo, cálculo de Cu y Cc, y correlación con permeabilidad y susceptibilidad a heladas o licuefacción según normativa chilena.
Parámetros típicos
Consultas frecuentes
¿Cuánto cuesta un análisis granulométrico completo en Valparaíso?
El precio varía según si se requiere solo tamizado o tamizado más hidrómetro. 000 pesos chilenos, dependiendo de la cantidad de muestras, la urgencia de entrega y si se incluye memoria de clasificación USCS. Para proyectos con más de cinco muestras ofrecemos tarifa por lote.
¿En cuánto tiempo entregan los resultados del ensayo granulométrico?
El ensayo de tamizado se completa en 24 horas. Si se requiere hidrómetro, el tiempo se extiende a 48-72 horas hábiles porque las lecturas de sedimentación toman mínimo 24 horas según norma. Para obras urgentes en Valparaíso podemos coordinar entrega parcial adelantada de la fracción gruesa mientras termina el hidrómetro.
¿Qué norma chilena rige el análisis granulométrico y por qué es importante para mi proyecto en Valparaíso?
La NCh1508:2014 establece el procedimiento completo. En Valparaíso es crítica porque la NCh433 exige clasificar el suelo según los perfiles A al F para el diseño sísmico, y sin la curva granulométrica no se puede determinar esa clasificación. Un suelo mal clasificado puede significar un factor de amplificación sísmica incorrecto y una estructura subdimensionada.
¿Necesito el hidrómetro o basta con el tamizado para mi proyecto?
Depende del porcentaje de finos que pase el tamiz N°200. Si ese porcentaje supera el 5 por ciento en peso, la norma recomienda hidrómetro para caracterizar correctamente la fracción limo-arcillosa. En los suelos de los cerros de Valparaíso, donde abundan los limos de meteorización, es frecuente que el tamizado solo no alcance y el hidrómetro sea indispensable para definir si el suelo es ML, CL o MH.
