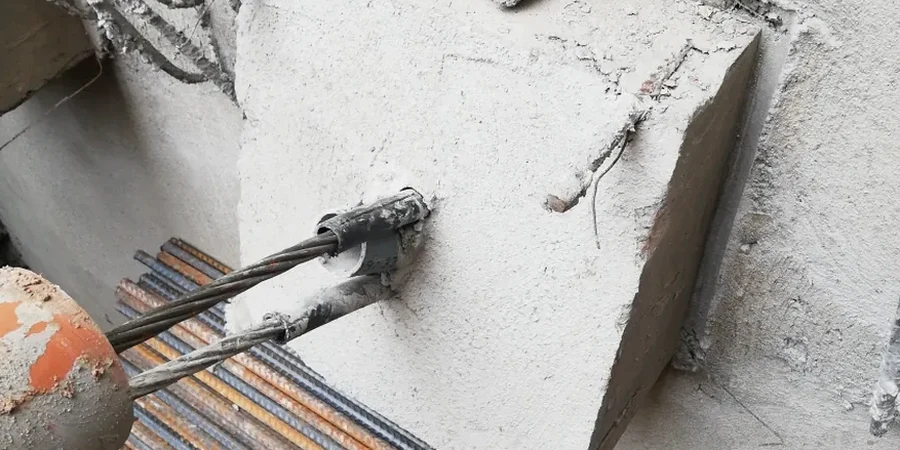

La aplicación de la norma NCh2369.Of2003 en el diseño de anclajes para Valparaíso no es un ejercicio de escritorio cualquiera. La ciudad, extendida sobre más de 40 cerros que caen abruptamente hacia el Pacífico, presenta un desafío geotécnico donde la estabilidad de cada terraza habitada depende de intervenciones precisas. El macizo rocoso meteorizado y los depósitos de ladera que conforman la geología local exigen sistemas de contención que comprendan la interacción entre el bulbo de inyección y un subsuelo heterogéneo. Nuestro equipo técnico aborda el diseño de anclajes activos y pasivos integrando la caracterización sísmica que exige la zona 3 del país, porque en esta ciudad la amenaza telúrica y la topografía se combinan de un modo que obliga a cálculos sin margen para la improvisación. Para proyectos de gran envergadura, complementamos la campaña de investigación con ensayos de penetración CPT que definen perfiles continuos en los sectores de relleno no controlado tan comunes en las quebradas de la urbe.
En los cerros de Valparaíso, un anclaje no diseñado con la presión de poros adecuada puede perder el 40% de su capacidad durante la estación húmeda.
Metodología y alcance
Consideraciones locales
El 60% del casco histórico de Valparaíso se asienta sobre depósitos de remoción en masa antiguos, según estudios de microzonificación de la Municipalidad. Construir en estas laderas sin un sistema de anclajes adecuadamente diseñado implica un riesgo latente de reactivación cinemática durante sismos de magnitud superior a 6.5 Mw, especialmente en sectores como Playa Ancha o los cerros Alegre y Concepción. El principal peligro no es solo el colapso del corte, sino la pérdida de confinamiento del bulbo de inyección en zonas donde la roca madre presenta fracturamiento tectónico con rellenos arcillosos. Aquí, las cargas de transferencia se disipan si no se ejecuta una inyección reiterativa y selectiva (IRS) que selle las discontinuidades, un procedimiento que en este puerto se vuelve mandatorio por la presencia de agua freática colgada en las laderas, que satura el contacto suelo-roca y reduce drásticamente la resistencia al arrancamiento. La evaluación de estas condiciones se apoya en una microzonificación sísmica detallada que evita subestimar las demandas de aceleración espectral en altura.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Normativa aplicable
NCh2369.Of2003 - Diseño sísmico de estructuras industriales (aplicable a anclajes), NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh 3263 - Standard Test Method for Rock Bolt Anchor Pull Test, Eurocódigo 7 (EN 1997-1:2004) - Proyecto geotécnico (sección 8: Anclajes), Post-Tensioning Institute (PTI) DC35.1-14 - Recommendations for Prestressed Rock and Soil Anchors
Servicios técnicos asociados
Diseño y verificación de anclajes activos
Calculamos la capacidad última de arrancamiento y la longitud de adherencia para barras tesadas en laderas de alta pendiente. Elaboramos los planos de detalle, especificamos la presión de inyección y definimos el protocolo de puesta en carga según los criterios de aceptación de la NCh2369, considerando la interacción con estructuras patrimoniales existentes.
Sistemas de anclajes pasivos para estabilización de taludes
Implementamos sistemas de cosido con barras de acero autoperforantes o cables inyectados, ideales para cortes en suelos residuales de los cerros porteños. El diseño incluye el análisis de la superficie de falla crítica y la distribución de esfuerzos que moviliza la masa de suelo hasta alcanzar el factor de seguridad objetivo.
Parámetros típicos
Preguntas frecuentes
¿Cuál es la diferencia técnica entre un anclaje activo y uno pasivo para contener un talud en Valparaíso?
La diferencia fundamental radica en el momento de entrada en carga. Un anclaje activo es tesado inmediatamente después de la inyección, aplicando una fuerza de compresión al macizo que impide cualquier deformación inicial del talud; es la solución preferida en los cerros de Valparaíso cuando hay viviendas consolidadas en la corona del corte que no admiten asentamientos diferenciales. En cambio, el anclaje pasivo requiere que el terreno se deforme ligeramente para movilizar su resistencia a tracción, por lo que se utiliza como refuerzo preventivo en laderas naturales o cortes de nueva ejecución donde una pequeña relajación es admisible. La elección depende directamente del confinamiento disponible en la zona de bulbo y de la sensibilidad de las estructuras aledañas.
¿Qué rango de inversión se maneja para el diseño de anclajes en un proyecto residencial en los cerros?
Para un proyecto típico de contención en las laderas de Valparaíso, que incluya el estudio geotécnico, el diseño de ingeniería de detalle de los anclajes y la emisión de los planos constructivos, el rango de honorarios profesionales se sitúa entre $459.000 y $1.937.000. Este valor varía en función de la cantidad de barras a verificar, la complejidad del perfil estratigráfico y la necesidad de incorporar modelación numérica por elementos finitos para evaluar la interacción suelo-estructura bajo cargas sísmicas.
¿Cómo afecta la corrosión salina del ambiente portuario a la durabilidad de los anclajes?
La niebla salina característica del borde costero de Valparaíso constituye un agente agresivo de clase de exposición C3-C4 según ISO 9223. Para mitigar la corrosión bajo tensión y la picadura del acero de pretensado, especificamos siempre un sistema de protección de doble barrera que incluye vaina corrugada de polietileno inyectada con lechada cementicia sobre la barra, más una segunda protección externa en la zona de conexión. Adicionalmente, se exige una sobre-excavación en la cabeza del anclaje para alojar la placa de apoyo y la cuña dentro de un capuchón sellado con grasa antioxidante, garantizando una vida útil superior a 75 años en condiciones de servicio.
