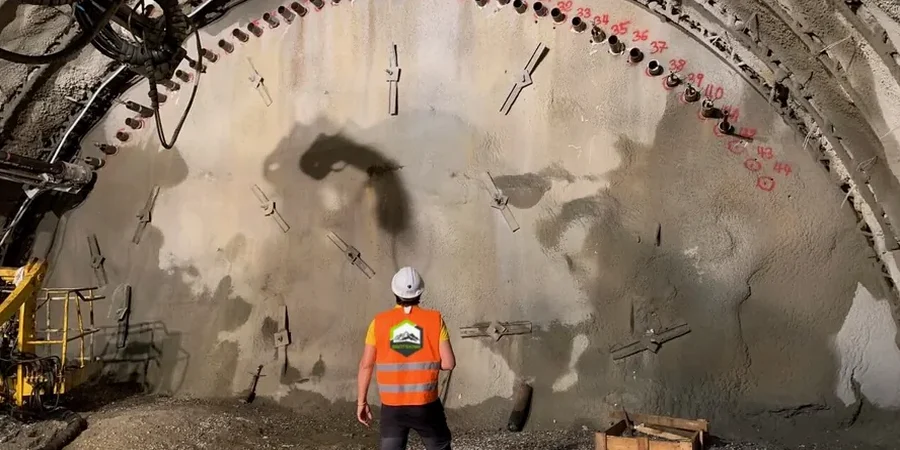

En Valparaíso, muchas veces vemos que la excavación más sencilla se complica al segundo día. El planchón de relleno que cubre la ladera cede distinto cuando llovizna, y la roca meteorizada bajo los 3 metros no responde como granito sano. Por eso el monitoreo geotécnico de excavaciones acá no es un checklist: es un sistema de alerta que se ajusta a la geología de cada cerro. Nuestro equipo instala inclinómetros, piezómetros Casagrande y puntos topográficos con lecturas diarias, cruzando los datos con el avance de obra. Si hay deformación fuera de rango, se para la máquina y se recalcula el sostenimiento. Trabajamos en faenas desde Playa Ancha hasta Rodelillo, con los mismos protocolos que exige la NCh3171 para excavaciones urbanas. Complementamos con ensayo CPT cuando se necesita un perfil continuo de resistencia en suelos blandos del plan, o donde el SPT no alcanza a describir la transición entre relleno y roca descompuesta.
En los cerros de Valparaíso, un milímetro de desplazamiento lateral puede avisar de un colapso mayor: el monitoreo no mide, anticipa.
Metodología y alcance
Consideraciones locales
Valparaíso está a 33° de latitud sur y a solo 110 km del epicentro del terremoto de 2010; la actividad sísmica no es una posibilidad remota, es parte del diseño. Una excavación de 6 metros sin monitoreo en los sedimentos del plan puede colapsar con una réplica de magnitud 5,5, y el daño no se limita a la faena: las cañerías de agua potable y las viviendas de adobe que rodean el predio absorben cada vibración. El monitoreo geotécnico de excavaciones reduce ese riesgo a parámetros observables. Si el piezómetro marca un ascenso súbito después de un sismo, se evacua la excavación y se drena antes de que el empuje hidrostático tumbe el entibado. No es teoría: lo hemos aplicado en obras sobre la cota 50, donde la matriz de suelo se satura rápido con la lluvia invernal y pierde cohesión en horas.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Normativa aplicable
NCh3171: Diseño estructural – Excavaciones, entibaciones y socalzados – Requisitos, NCh433.Of1996 Mod.2009: Diseño sísmico de edificios, NCh2369.Of2003: Diseño sísmico de estructuras e instalaciones industriales, NCh 3251: Standard Guide for Monitoring Ground Movement Using Inclinometers
Servicios técnicos asociados
Control de deformaciones con inclinómetros
Tubos verticales instalados detrás del talud de corte o dentro del macizo. Lectura quincenal con sonda digital; si hay movimiento, la frecuencia sube a diario.
Piezometría y manejo de aguas subterráneas
Piezómetros abiertos tipo Casagrande para medir la presión de poros en tiempo real. Esencial en excavaciones bajo el nivel freático del plan de Valparaíso.
Control topográfico de asentamientos
Red de prismas fijos en edificios colindantes y puntos de referencia en la vía pública. Lectura con estación total antes y después de cada voladura o evento sísmico.
Lectura de grietas y testigos de yeso
Testigos de yeso colocados en fisuras existentes de viviendas vecinas. Si la grieta se abre, el yeso se quiebra y se dispara una inspección inmediata.
Parámetros típicos
Preguntas frecuentes
¿Cada cuánto se toman las lecturas durante la excavación?
Depende de la fase de obra. Durante el desconfinamiento y los primeros 3 metros de corte, las lecturas de inclinómetros y piezómetros se hacen cada 24 o 48 horas. Luego, si los valores se estabilizan, pasamos a frecuencia semanal. Después de un sismo perceptible o una lluvia intensa, se toma una lectura extraordinaria en el mismo día.
¿Qué instrumentos usan para el monitoreo en Valparaíso?
Inclinómetros verticales con sensor MEMS, piezómetros de tubo abierto tipo Casagrande, estación total de 1 segundo de precisión angular y testigos de yeso para grietas. Todos los equipos se calibran contra patrones trazables antes de cada campaña.
¿Cuánto cuesta un servicio de monitoreo geotécnico de excavaciones?
El costo varía según la cantidad de instrumentos, la profundidad de la excavación y la duración del contrato. Para una obra típica en cerro con 3 inclinómetros y 2 piezómetros, los honorarios están en el rango de $412.000 a $1.126.000 por mes de monitoreo, incluyendo informes semanales.
¿Qué norma chilena regula el monitoreo de excavaciones?
La NCh3171 establece los requisitos para el diseño y ejecución de excavaciones, entibaciones y socalzados, e incluye la obligación de monitorear cuando la profundidad supera los 4 metros o hay edificios vecinos en un radio igual a la profundidad excavada.
¿Sirve el monitoreo si ya hay grietas en las casas vecinas?
Sí, y de hecho es el momento donde más se necesita. Instalamos testigos de yeso sobre las fisuras existentes y puntos topográficos en las esquinas de la vivienda. Así podemos distinguir entre grietas antiguas estables y movimientos nuevos inducidos por la excavación.
