La geomorfología de Valparaíso, con sus 42 cerros precipitándose sobre el Pacífico Sur, impone condiciones de sitio que pocas normas pueden tipificar sin un conocimiento local profundo. La humedad salina y la niebla costera aceleran la meteorización del sustrato granítico, generando perfiles de suelo residual donde el ensayo de penetración estándar se vuelve indispensable. En las laderas de Playa Ancha o los rellenos del plan, la densidad relativa y la resistencia a la penetración varían drásticamente en pocos metros; un ensayo CPT puede complementar la información cuando se requiere un perfil continuo de resistencia de punta en limos arenosos, pero el SPT sigue siendo el método preferido por los ingenieros calculistas chilenos para obtener muestras alteradas y correlacionar el número de golpes N60 con los parámetros de capacidad de soporte exigidos por la práctica local.
En laderas de Valparaíso, un SPT bien ejecutado distingue entre un maicillo competente y un suelo residual de baja densidad que podría colapsar bajo carga sísmica.
Metodología y alcance
Consideraciones locales
Valparaíso se asienta sobre una zona de subducción activa; el terremoto de 1906, con una magnitud estimada de 8.2 Mw, destruyó casi la totalidad del plan y provocó incendios que duraron días. Hoy la normativa sísmica NCh 433 clasifica el suelo según los primeros 30 metros del perfil estratigráfico, y justamente el ensayo SPT proporciona la velocidad de onda de corte indirecta a través del N60 para definir el tipo de suelo de fundación. Un perfil con N60 inferior a 15 en los primeros metros, común en rellenos no controlados de quebradas como la de Jaime o Cabritería, puede significar un suelo tipo E o F que amplifica las aceleraciones sísmicas. Ignorar la caracterización de estos depósitos conduce a asentamientos diferenciales inaceptables y potencial de licuefacción en arenas finas saturadas. La combinación de pendiente, sismicidad y suelo blando en laderas no investigadas con suficiente densidad de sondajes ha sido causa documentada de deslizamientos cosísmicos en eventos posteriores al 27F.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Normativa aplicable
NCh 1516: Standard Test Method for Standard Penetration Test (SPT) and Split-Barrel Sampling of Soils, NCh 433 Of.1996 Mod.2012: Diseño sísmico de edificios, NCh 1508 Of.2014: Geotecnia – Estudio de mecánica de suelos, NCh 165: Standard Practice for Determining the Normalized Penetration Resistance of Sands for Evaluation of Liquefaction Potential
Servicios técnicos asociados

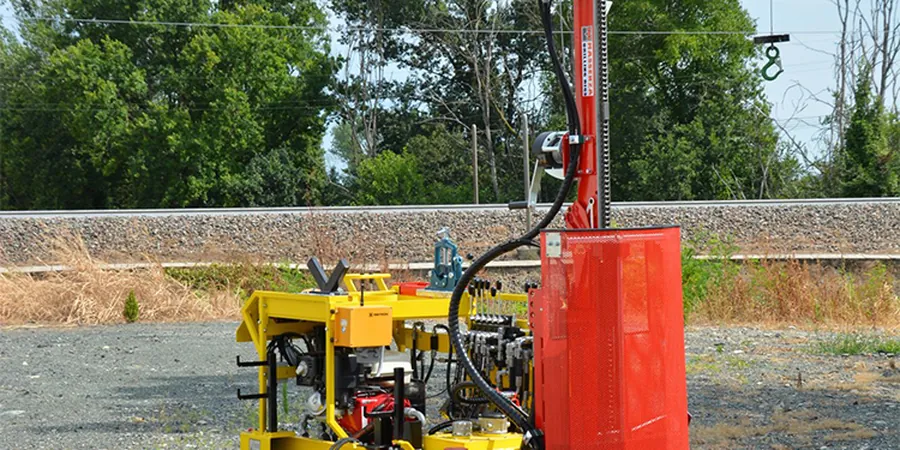

Sondajes con Sondaje SPT
Ejecución de perforaciones de hasta 30 metros con registro continuo de N60, extracción de muestras alteradas y clasificación visual de campo según NCh 1508. Incluye logueo de nivel freático y estabilización de paredes en suelos colapsables del plan.
Ensayos de Laboratorio Complementarios
Granulometría por tamizado y lavado (NCh 165), límites de Atterberg (NCh 1517-1) y humedad natural sobre las muestras recuperadas del tomamuestras partido del SPT. Clasificación USCS de cada estrato atravesado.
Informe de Mecánica de Suelos para Fundaciones
Memoria de cálculo con correlaciones N60 vs. ángulo de fricción (Peck, Meyerhof), capacidad de soporte admisible, estimación de asentamientos elásticos y empíricos, y recomendación de cota de fundación según el tipo de suelo encontrado.
Evaluación de Potencial de Licuefacción
Aplicación de metodologías simplificadas (Seed & Idriss, Youd et al. 2001) a partir de los valores de N60 corregidos. Análisis del factor de seguridad contra licuefacción para el sismo de diseño en arenas saturadas del borde costero de Valparaíso.
Parámetros típicos
Preguntas frecuentes
¿Qué profundidad alcanza un sondaje SPT típico en los cerros de Valparaíso?
La profundidad depende del perfil de suelo y del tipo de estructura a fundar. En laderas de Valparaíso, donde el maicillo o la roca meteorizada pueden aparecer a menos de 10 metros, los sondajes suelen extenderse hasta 15 o 20 metros. Para edificios de altura en el plan, donde los sedimentos son más profundos, se programan perforaciones de 25 a 30 metros, siempre buscando alcanzar el rechazo a la penetración o un estrato competente que garantice la transmisión de cargas sin asentamientos excesivos.
¿El valor N de campo se entrega corregido o sin corregir?
Se entregan ambos. El registro de campo incluye el número de golpes crudo en intervalos de 15 cm, y en la memoria de cálculo se aplican las correcciones por energía del equipo (CE), diámetro de perforación (CB), largo de barras (CR) y presión de sobrecarga (CN) para obtener el valor N60 normalizado. Este N60 es el que se utiliza en todas las correlaciones de resistencia, licuefacción y capacidad de soporte del informe final.
¿Cuál es el costo de un ensayo SPT en Valparaíso?
Un programa de exploración geotécnica con ensayos SPT en Valparaíso se sitúa típicamente en el rango de $278.000 a $327.000 pesos chilenos por metro lineal de perforación, dependiendo de la accesibilidad del sitio, la profundidad requerida y la cantidad de ensayos contratados. Este valor incluye el equipo de penetración, el operador calificado, el registro de campo y el informe de mecánica de suelos con los parámetros geotécnicos derivados.
¿Cómo se correlaciona el N60 con la capacidad de soporte del suelo?
Existen correlaciones empíricas ampliamente validadas. Para suelos granulares, Meyerhof (1956) propuso fórmulas que relacionan el N60 con la presión admisible para asentamientos máximos de 25 mm. Para zapatas en arenas, Bowles (1996) ajustó estas expresiones considerando el ancho de la fundación y la profundidad de empotramiento. En el informe se selecciona la correlación más adecuada al tipo de suelo encontrado en Valparaíso, ya sea arena de duna, limo arenoso o maicillo, y se entrega la tensión admisible neta para el diseño estructural.
