En Valparaíso, muchas veces vemos que los proyectos se topan con la incertidumbre del subsuelo antes incluso de mover un metro cúbico de tierra, sobre todo cuando los sondajes puntuales no logran describir lo que ocurre entre cerro y quebrada. La tomografía sísmica de refracción y reflexión permite cubrir ese vacío de información porque genera un perfil continuo del subsuelo, identificando contactos geológicos, espesores de relleno y la profundidad del basamento rocoso con una resolución que otras técnicas no alcanzan. En los suelos de la Ciudad Puerto, donde las formaciones graníticas y los depósitos sedimentarios se alternan de forma impredecible, contar con una microzonificación sísmica previa resulta tan valioso como tener un plano de la roca antes de excavar.
Un perfil sísmico continuo en Valparaíso puede revelar paleocanales rellenos o contactos rocosos inclinados que un sondaje aislado jamás detectaría.
Metodología y alcance
Consideraciones locales
La geología de Valparaíso está dominada por rocas intrusivas del Batolito Costero y depósitos sedimentarios del Cuaternario que rellenan las quebradas, una combinación que genera contrastes de velocidad sísmica muy marcados y que puede enmascarar zonas de debilidad si no se emplea una adquisición densa. El mayor riesgo técnico en este tipo de perfiles es confundir una zona de baja velocidad por alteración hidrotermal con un relleno sedimentario blando, lo que llevaría a caracterizar mal el material de fundación. Por eso aplicamos un control de calidad riguroso en cada tendido, verificando la reciprocidad de los arribos y la coherencia de las dromocrónicas antes de pasar a la etapa de inversión, porque corregir un modelo mal interpretado cuando ya se está excavando en un cerro porteño resulta mucho más costoso que repetir un par de disparos de verificación.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Normativa aplicable
NCh 3328 (Standard Guide for Using the Seismic Refraction Method), ISRM Suggested Methods for Seismic Testing, NCh 2369.Of2003 (Diseño sísmico de estructuras industriales, aplicable a clasificación de sitio), NCh 433.Of1996 Mod.2009 (Diseño sísmico de edificios, para determinación de Vs30)
Servicios técnicos asociados
Perfil de refracción sísmica para clasificación sísmica de sitio

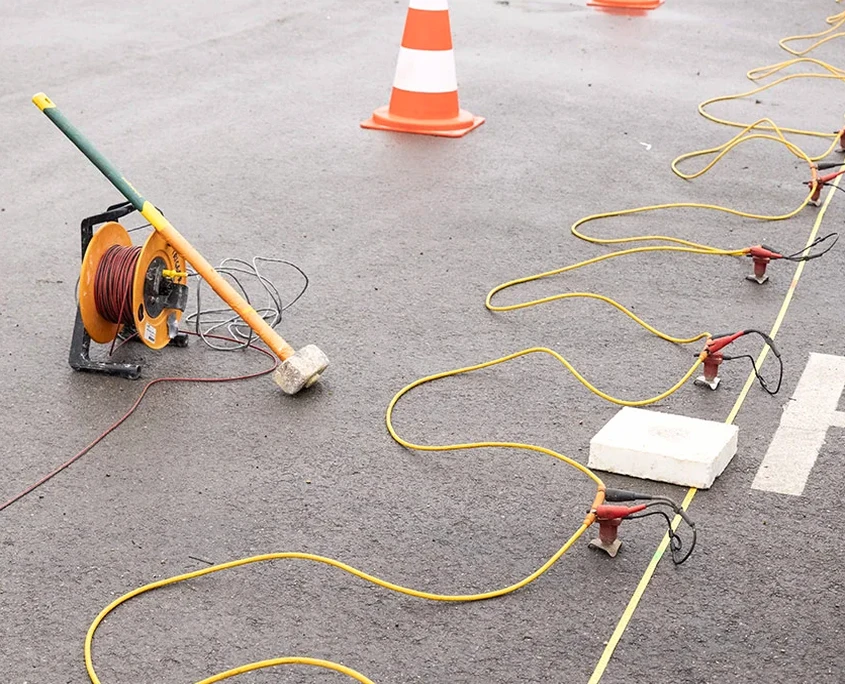

Ejecutamos tendidos lineales de 24 o 48 canales para obtener el perfil de velocidad de onda de corte (Vs) y calcular el parámetro Vs30, requerido por la normativa chilena para clasificar el tipo de suelo y definir el espectro de diseño sísmico de la estructura.
Tomografía de refracción/reflexión para mapeo geotécnico 2D
Realizamos perfiles de mayor resolución combinando las técnicas de refracción y reflexión, orientados a detectar la profundidad del basamento rocoso, identificar zonas de falla o diaclasamiento intenso, y delimitar cuñas de suelo coluvial en laderas de los cerros de Valparaíso.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre una tomografía sísmica y un perfil de refracción convencional?
La tomografía sísmica utiliza un algoritmo de inversión por trazado curvo de rayos que permite modelar variaciones laterales y verticales de velocidad de forma continua, mientras que el método convencional asume capas planas y homogéneas. En la práctica, la tomografía representa mucho mejor la geología real de Valparaíso, donde los contactos entre roca y suelo suelen ser inclinados o irregulares.
¿Cuánto cuesta aproximadamente un estudio de tomografía sísmica en Valparaíso?
El costo varía según la longitud del tendido, el número de canales y la fuente de energía necesaria, pero en general un estudio típico en Valparaíso se sitúa en un rango de $1.107.000 a $2.539.000. Este valor incluye la movilización del equipo, la adquisición en terreno, el procesamiento de los datos y el informe técnico con las secciones interpretadas.
¿En qué tipo de proyectos se recomienda hacer una tomografía sísmica?
Se recomienda en proyectos donde se necesita conocer la geometría del subsuelo con alta resolución antes de excavar, como edificios en ladera en los cerros de Valparaíso, obras viales que atraviesan quebradas, o instalaciones industriales en zonas de relleno. También es muy útil como complemento a sondajes mecánicos para extender la información puntual a lo largo de todo el perfil.
¿Cuánto tiempo toma ejecutar un perfil sísmico y entregar los resultados?
La adquisición en terreno suele completarse en una jornada para tendidos de hasta 115 metros con fuente de martillo. El procesamiento y la interpretación, incluyendo la inversión tomográfica y la correlación con información geológica local, toma entre 5 y 7 días hábiles adicionales, por lo que la entrega del informe se produce aproximadamente a los 10 días de finalizada la campaña de campo.
¿Se puede hacer el estudio si hay mucho ruido ambiental en la zona?
Sí, en entornos urbanos con alto ruido, como ocurre cerca de avenidas o en el plan de Valparaíso, aplicamos técnicas de apilamiento vertical de disparos (stacking) y filtrado digital en la etapa de procesamiento para mejorar la relación señal-ruido. Si el ruido es extremo, podemos programar la adquisición en horarios de menor actividad, como fines de semana o madrugada, para asegurar la calidad de los datos.
